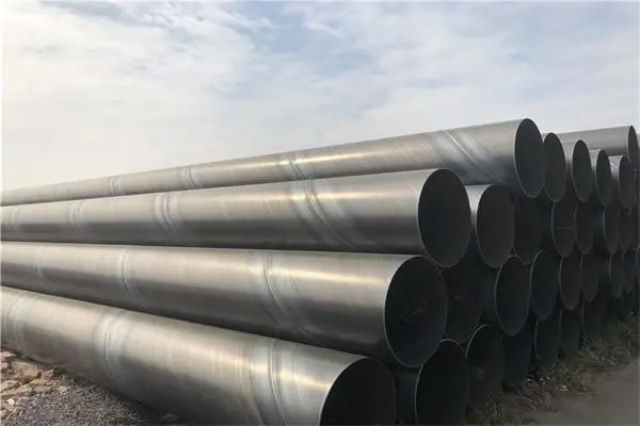

华岐螺旋管(Q235B/Q345B，SY/T 5037、GB/T 9711，双面埋弧焊)焊接以“工艺参数精准+全流程质控+缺陷闭环处理”为核心，以下为完整规范。
一、核心参照标准
| 标准编号 | 适用场景 | 关键要求 |
|---|---|---|
| SY/T 5037-2023 | 低压流体输送 | 双面埋弧焊， 超声波探伤，水压≥5MPa |
| GB/T 9711-2023 | 油气输送 | 熔深≥壁厚 80%，焊缝余高 0–3mm，-20℃冲击功≥120J |
| GB/T 12470 | 埋弧焊材料 | 低氢焊丝 + 焊剂，匹配母材强度 |
二、母材与焊材匹配
1. 母材：Q235B/Q345B镇静钢，碳当量CEV≤0.43%，壁厚3.25–12mm，外径159–2820mm。
2. 焊材：
埋弧焊：H08MnA/H08MnMoA焊丝(φ4.0–5.0mm)+HJ431/HJ433焊剂(低氢型)。
定位焊：E4315/E5015焊条(φ3.2–4.0mm)，CO₂气保焊用ER506焊丝。
补焊：同母材匹配焊材，预热100–150℃，层间温度≤250℃。
三、焊接工艺参数(双面埋弧焊)
| 工序 | 焊接方法 | 电流（A） | 电压（V） | 速度（m/min） | 焊剂覆盖 | 备注 |
|---|---|---|---|---|---|---|
| 定位焊 | 手工电弧 / CO₂气保 | 120–180 | 22–26 | — | — | 焊缝长≥50mm，间距≤300mm，高≤2mm |
| 内焊 | 埋弧自动焊 | 600–800 | 30–36 | 0.8–1.2 | ≥20mm | 焊丝对中，焊剂覆盖均匀 |
| 外焊 | 埋弧自动焊 | 700–900 | 32–38 | 0.8–1.2 | ≥20mm | 熔深≥壁厚 80%，余高 0–3mm |
四、焊接操作规范
1. 成型与坡口：带钢成型后坡口角度30°–35°，钝边1.5–2.0mm，间隙2.0–3.0mm，避免错边>壁厚10%。
2. 定位焊：不焊坡口根部，用外壁钢筋临时固定;焊缝无裂纹、气孔，长度≥50mm，间距≤300mm。
3. 内/外焊：焊枪对中焊缝中心，焊剂覆盖≥20mm;焊接速度同步管坯旋转，避免电弧外露。
4. 层间处理：内焊后清根，外焊前打磨熔渣，层间温度≤250℃，单道焊缝连续施焊。
5. 补焊：缺陷彻底清除(碳弧气刨+打磨)，补焊长度≥50mm，同一位置补焊≤2次，探伤复检。
五、无损检测与压力试验
1. 探伤：超声波探伤(UT)查内部缺陷，X射线(RT)抽检≥10%，灵敏度≥2%;UT可检出φ2mm以上缺陷。
2. 水压试验：按P=2ST/D计算压力(S为壁厚，T为屈服强度，D为外径)，稳压5–10秒，无渗漏、无变形。
3. 外观：焊缝表面无气孔、夹渣、咬边(深度≤0.5mm)，余高0–3mm，宽度比坡口宽2–4mm。
六、安装对接焊接要点
1. 坡口：V型坡口30°–35°，钝边1.5–2.0mm，间隙2.0–3.0mm，错边≤壁厚10%。
2. 预热：壁厚>8mm或环境<0℃时，预热100–150℃，层间温度≤250℃。
3. 焊接：手工电弧焊打底(E4315/E5015)，埋弧焊填充/盖面;打底焊单面焊双面成型，填充层低于坡口0.5–1.5mm。
4. 后热：厚壁管焊后保温200–250℃×1–2h，缓冷防裂。
七、质量记录与追溯
每批次附质量证明书，含母材材质、焊材批号、焊接参数、探伤报告、水压结果，可追溯至生产批次。
